2022 Structural Awards 英国结构奖公布：崔愷天府农业博览会主会场获优胜奖

2022/12/02

作者

近日，英国结构师工程协会公布了结构与工程设计奖的最终获奖名单，一共10个获奖作品从41个入围作品中脱颖而出，获得了最终大奖，其中2个为最高奖，8个为优胜奖。其中来自崔愷院士团队中建院与StructureCraft合作完成的天府农业博览会主会场，是本次10个获奖作品中唯一的中国作品。

Structural Awards 英国结构奖

Structural Awards 英国结构奖

网址：https://www.istructe.org/structural-awards/

该结构设计奖项为表彰结构师设计的可持续性、创新精神和社会影响力而设置，历史悠久，且非常有含金量。以往的获奖作品包括我们耳熟能详的悉尼歌剧院、蓬皮杜中心和赛文桥，都以别出心裁的结构与技艺脱颖而出，成为行业的标杆。

图片来源：https://www.istructe.org/structural-awards/projects/2022/expo-2020-dubai-sunshades/

今年，在对气候关注的大背景下，该奖项聚焦于四个方向：环境影响、社会价值、技术创新和专业倡导。“今年的获奖者都具有巧妙地解决问题的技巧，对社会、环境、人文做出完美的答卷。”陪审团主席蒂姆·伊贝尔教授说。

最高奖

The Arc 体育馆

设计师与结构师：IBUKU、Atelier One

地点：印度尼西亚巴厘岛

这个拥有着非线性的朴素美感的建筑，是印度尼西亚阿比恩瑟玛的一所中小学娱乐场馆。

该建筑建筑面积约760平米，由14米高的竹拱搭建，形成19米的跨度，是一种全新的轻型架构。巴厘岛的工匠几个世纪从事竹子的工作，古老的工艺与现代的技术结合，使整个建筑具有了地域化谦逊而优雅的美感。

建筑采用了竹子拱架和马鞍面网格结构相结合，该马鞍面网格结构支撑着拱架，为整个建筑提供了抗屈曲阻力，同时塑造了建筑整体形态和内部别致的空间体验。

整个拱形结构经历了15轮结构测试，足以抵抗暴风雨和地震。

The Arc是一个推陈出新的项目, 建筑以其有机、自然的形态和结构与工程的巧妙结合成为了全球可持续性教育建筑的典范。

海洛办公楼

设计师与结构师：HCL Architect、AKT II

地点：英国伦敦

位于伦敦的HYLO大楼是一个具有开创性的改造项目，改造后的老旧建筑新增了高层塔楼、高效的平台公共空间、屋顶花园等等。

HYLO的原建筑是20世纪60年代建设的，为钢筋混凝土结构。HCL Architect将现有的16层大厦根据平面布置和钢筋详图向上扩建了13层，并将现有的核心拆除以实现更高效的楼板。

值得注意的是，该建筑位于历史悠久的炮兵连地街区边，这次扩建新增了12000余平方米不同类型的工作空间，以及1000余平米的零售空间，也增加了自行车车位来鼓励绿色出行，并提供公共拱廊空间给街道，引入不同的娱乐单元，为历史区吸引了人流。

通过这种巧妙的加建工程，既可以保护历史背景，又可以克服获得规划许可的重重困难，赢得新的发展。

HYLO推动了可持续使用既有建筑的思想，IStructE结构奖评委说“他们巧妙地对现有基础和框架进行保留，使用最小的干预进行加建，利用以前的碳足迹来节省扩建项目的碳排放量，这是结构改造的一个非常出色的例子。”

优胜奖

天府农业博览会主会场

设计师与结构师：CADG、StructureCraft

地点：中国成都

这一系列木质拱形建筑是位于四川成都的天府农博会主馆，结构设计是由StructureCraft和中建院合作完成的。

该跨度110m，高44m，面积约75000平米的主馆有着亚洲最大木结构建筑的美称，使用了创新开发的木弦和钢带混合的桁架结构来实现大跨度和高度。

建筑是开放式的，与周围起伏的山脉和农田融合为一体。

这个结构以剪切建连接，足以承受地震力，对四川当地的问题作出有效应答。

而且整个拱形结构使用了轻质的ETFE天气膜进行覆盖，保持了建筑内部的明亮。

2020年迪拜世博会遮阳伞

设计师与结构师：Hopkins Architects、 Webb Yates Engineers

地点：阿联酋迪拜

这些伞状结构位于阿联酋迪拜，是为2020年世博会而设计。

图片来源：https://www.wyees.com/portfolio/expo-2020-shading-structures/

韦伯和霍普金斯合作将50余座这样地多功能结构建设在迪拜世博会中轴线上，该结构通过参数化设计，在钢杆上悬挂具有张力的薄钢索网，并附上穿孔铝板，这些铝板会在风中绕着轴承产生波动，形成雕塑般的美感。

图片来源：https://www.wyees.com/portfolio/expo-2020-shading-structures/

这些伞状结构在白天可以遮阳，而夜晚转化为LED照明装置。

图片来源：https://www.wyees.com/portfolio/expo-2020-shading-structures/

“它们兼备美学价值与实用功能，经过了空气动力学和风洞测试，可以成功地处理复杂的动态问题，成为了一种典范”评审团如是说。

留声机厂

设计师与结构师：Studio RHE、 Heyne Tillett Steel

地点：英国伦敦

该项目是运河边一个新的地标性建筑，具有大型的公共空间以及绿化，宽敞明亮的工作区，其后退型梯田式平台面对运河，拥有良好景观。

由于建筑场地有着工业与音乐双重历史，所以改造尽量保留现有的工业特征，打开了紧凑的内部空间，形成高品质工作空间。

该项目减少了碳足迹，且新建的部分多使用木材，为建筑可持续发展奠定了基础。

海卫广场一号

设计师与结构师：Arup

地点：英国伦敦

Arup认为建筑导致了全球近40%的碳排放，所以该工作室一直研究如何为建筑提供因地制宜的解决方案，并且通过实践与分析达成最小碳排放，减轻对环境的负面影响。

该工作室最近在伦敦完工的海卫广场一号是一个10层楼高的商业办公融合的开发项目，设计保留了原有的结构框架，主要是通过改装零部件，拆除和翻新了外立面。

新建筑作为一个可容纳3500人的场所，具有中庭、绿色屋顶，露台和多种便利设施，提供给城市多元的公共空间。

该改建项目比起典型的商业建筑节省43%成本，4万吨碳，且完工速度提升30%。

轻轨桥

设计师与结构师：schlaich bergermann partner

地点：德国斯图加特

SBP工作室喜欢探究结构工程和可再生能源，挖掘各种材料的潜力，寻找新的建筑技术。他们创造过很多大跨度结构、创新高层、轻质屋顶结构等等。

图片来源：https://www.istructe.org/structural-awards/projects/2022/stadtbahnbrucke/

这是SBP近期完成的一个网状拱桥，位于斯图加特，该桥横跨高速公路，长约130米，桥梁将新材料和前沿的技术相结合，首次采用碳纤维来代替钢索，为全球工程艺术作出典范。

图片来源：https://www.istructe.org/structural-awards/projects/2022/stadtbahnbrucke/

整个结构设计清晰而高效，通过倾斜的元件制成的交叉索将六车道的车行道板悬挂，将荷载转移到两侧80m的网拱单元上，底部无支架，优雅而美观。

联合国新办公楼

设计师与结构师：Skidmore, Owings & Merrill、INGENI INGENIERIE STRUCTURALE、Burckhardt + Partner

地点：瑞士日内瓦

这个木结构与混凝土混合的综合体位于瑞士的日内瓦，是SOM 和Burckhardt + Partner联合创建的前瞻性的大型工作室。建成建筑面积约24000平米，可容纳1500余名员工。

该项目注重被动式策略，日内瓦湖的水被用来加热和冷却建筑物，同时屋顶布置的太阳能电池板可以提供能源。

建筑拥有景观屋顶，可俯瞰日内瓦湖，同时通透的玻璃幕墙也塑造了自然光线充足、景色优美的办公空间。

内部木材质和混凝土的融合营造了温馨的氛围。

“这个项目对环境和人都有明确的关注，采用了创新的混合结构减少了碳排放，”评审团说。

朗肯布朗图书馆

设计师与结构师：Athfield Architect、Beca

地点：新西兰惠灵顿

这是一个关于旧建筑的抗震改造，原建筑是惠灵顿的一所图书馆。

原图书馆于新西兰2016年发生的地震中受到创伤，存在一些潜在的问题，比如裂开的电梯井，所以设计目标是如何快速又安全地重新开放这座大楼。

图片来源：https://www.beca.com/what-we-do/projects/buildings/rankine-brown-library-seismic-retrofit

Beca对此提出有效的拯救措施，即保留现有其他未受损的结构，设置临时的支撑梁隔离电梯井（蓝色），并同时对电梯井进行重新搭建（红色）。依照这个策略执行，Beca完成了这项挑战——在百天内成功地使图书馆重新对外开放。

对于该项目，评审团认为，在地震破坏后建筑师在不影响建筑使用的前提下，使用一种很巧妙的方式对建筑进行隐形的维护和升级，节省了人力物力，很值得被学习。

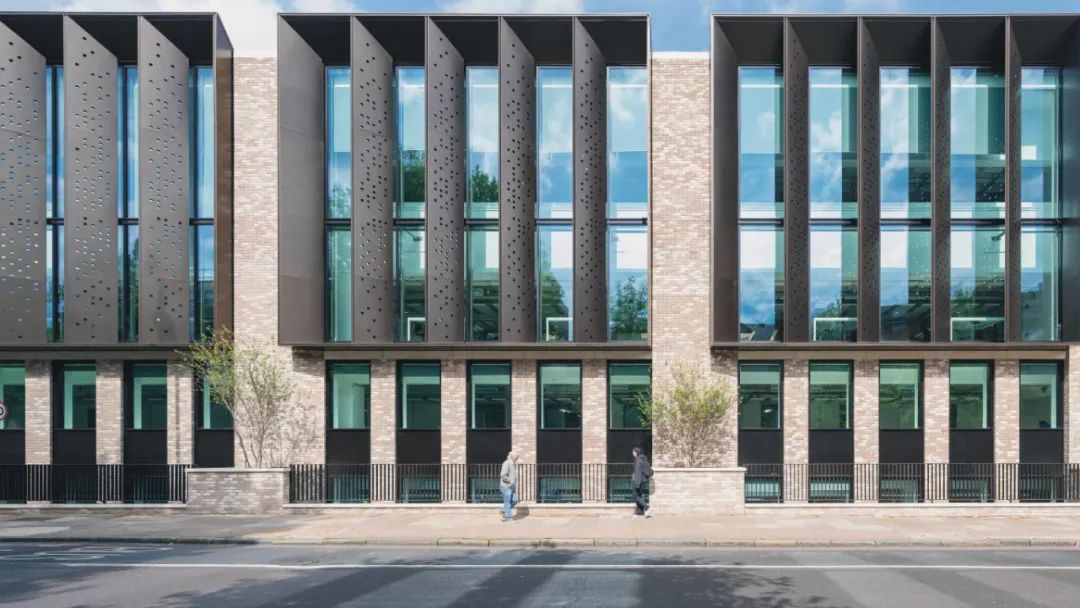

伦敦南岸大学伦敦路大楼

设计师与结构师：Wilkinson Eyre Architects、Eckersley O’Callaghan

地点：英国伦敦

在伦敦南岸的伦敦路边，Wilkinson Eyre Architects和Eckersley O’Callaghan成功地将老旧的1970年的混凝土办公楼改造成焕发活力的学生中心。

这个设计保留了原有的混凝土框架，采用了对现有结构的检验与加固，节省了65%的隐含碳，实现了最小的干预。改造之后的立面变得更加开放，利于通风，并将日光引入建筑，同时原有的外部采光井被附上了天棚，使天棚底部形成宽阔的公共空间。

改造后这个20000平米的建筑包含了演讲、阅览、运动和餐饮的多功能空间，辅助教学与办公，并开放给社区。

评审团认为，项目在对原建筑产生最小干预的同时将其寿命延长了50年，这种改变是可圈可点的。

这些项目各具特色，或通过创造性的方法为地区带来积极影响，或关注建筑的在地性、弹性、可持续性，或专注于一项技术和工艺，提出创新的观点，并对新兴的内容如何被传播下去进行思考...
